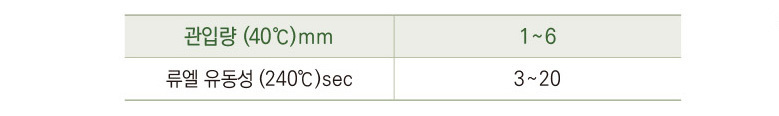

<표 3.6>(a)  구스아스팔트의 기준값

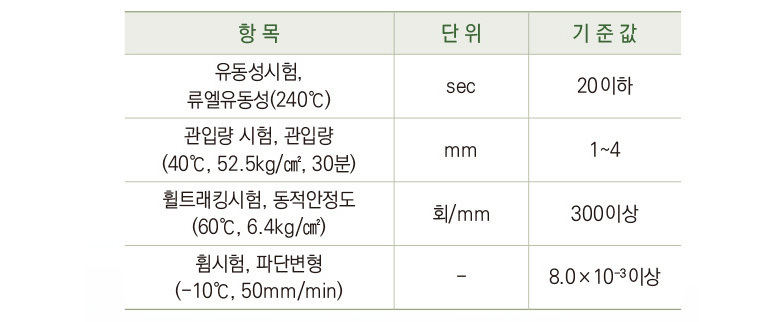

<표 3.6>(b)  구스아스팔트의 기준

1.3.2.2 설계 아스팔트 함량의 설정
설계아스팔트량은 다음과 같은 방법에 따라 설정한다.
1) 아스팔트함량을 0.5℃마다 3~4종류를 변화시켜 혼합물의 유동성 및 관입량 시험을 실시한다.
2) 유동성 및 관입량시험의 결과를 [그림 3.2]와 같이 구상하여 자연스럽게 곡선으로 연결한다.
3) 그림에서 유동성 18초를 나타낸 아스팔트량을, 관입량 1.5mm을 나타낸 아스팔트를 각각 읽는다.
4) 설계 아스팔트량은 원칙적으로 (3)에서 얻을 수 있는 아스팔프량의 평균치로 하나, 이 평균아스팔트량이 유동성 18초를 나타낸 아스팔트량 보다도 작게 될 경우는 유동성 18초를 나타낸 아스팔트량을 실내설계 아스팔트량으로 한다. 또한 현장설계 아스팔트량은 실내배합설계에서 선정한 아스팔트량으로 시험반죽을 실시하여 성상을 확인 하고나서 최종적으로 결정한다.

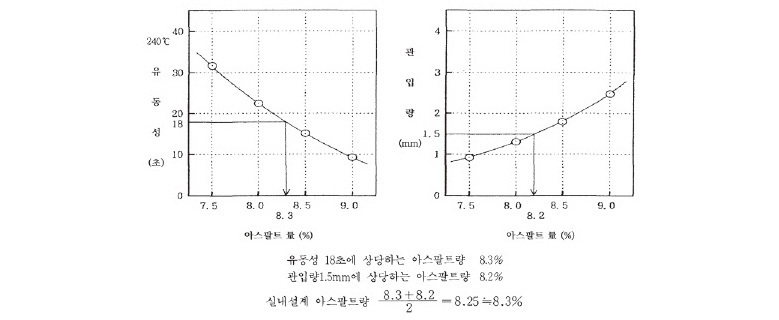

[ 그림 3.2 ] 설계아스팔트량의 설정방법 예시

대형차량이 많고 특히 유동이 생기기 쉬운 장소에 쓰이는 경우 관입량은 2이하를 목표로 하는 것이 졸다. 온도와 유동성의 관계에 대해서는 일반적으로 다음 그림과 같은 번위가 바람직하다. 동일한 온도에 대한 동일한 류엘 유동성이라도 시공방법(인력시공, 기계시공)에 따라 현장에서 시공성에 차이가 날수 있으므로 배합설계에 있어서는 이러한 조건을 파악함과 동시에 과거의 실적을 참고하여 적절한 값을 설정하는 것이 좋다.

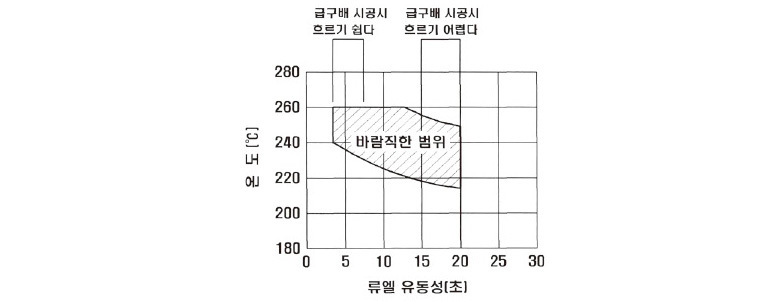

[ 그림 3.3 ] 구스아스팔트 혼합물의 온도와 유동성의 관계

1.3.2.3 아스팔트 및 혼합물 시험
1) 아스팔트 바인더 시험

(1) 침입도 시험
칩입도 시험은 아스팔트의 견고한정도(Consistency)를 나타내는데 사용되는 경험적인 시험이다. KS M 2252 절차에 따라 진행이 되었으며, 다량의 피치와 소량의 일반아스팔트(PG 64-22) 25℃의 온도에서 수행되어야 하며, 시험 절차는 아래와 같다. <표 3.4>은 이 시험의 허용오차이다.
① 시편 제작용 재료들을 150℃~160℃ 온도에서 용융 시킨 후 교반한다.
② 침입도 시험 용 Can에 넣은 후 고체가 되도록 상온에 방치한다.
③ 25℃의 항온 수조에 넣고 60분동안 [그림 3.4]과 같이 수침한다.
④ 시편을 침입도 시험기에 옮기고 약 3회 [그림 3.5]와 같이 측정 후 평균값을 측정값으로 택한다.

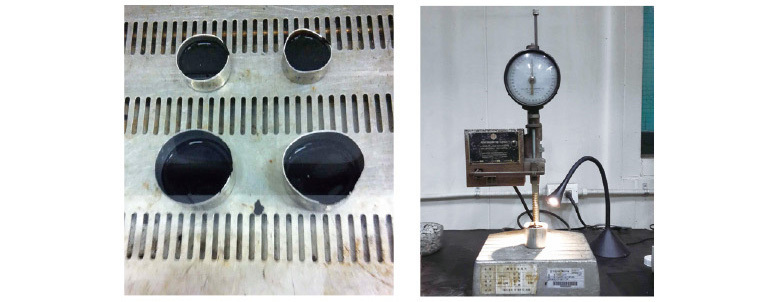

[ 그림 3.4 ] 수중 양생중인 침입도 시편            [ 그림 3.5 ] 침입도 시험

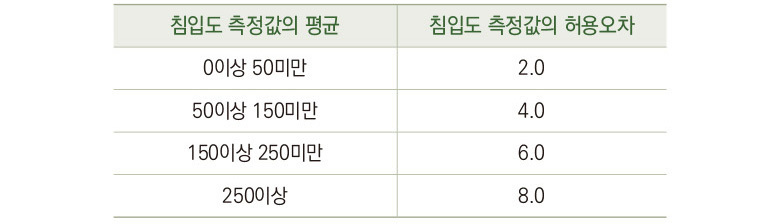

<표 3.7>  칩입도 시험값의 허용오차

(2) 연화점 시험
연화점 시험은 아스팔트가 고체에서 액체로 연화되는 온도를 측정하는 시험이며 이를 통해 연성을 평가할 수 있다. 물이나 에틸렌글리로 용매에 수침한 후 서서히 중탕 가열을 하여 원 모양의 거치대 위에 금속 볼을 올려놓은 후 [그림 3.6]과 같이 볼이 거치대 바닥에 떨어지는 순간의 온도를 측정하는 시험이다. 시험 방법은 다음과 같다.
① 시편 제작용 재료들을 150℃~160℃ 온도에서 용융 시킨 후 교반 한다.
② 연화점 시험 거치기구가 충분히 들어갈 정도 크기의 비커에 증류수를 시편이 잠길 정도로 채운다.
③ 틀에 혼합한 아스팔트를 채워 넣은 후 응고될 때까지 방치한다.
④ 볼을 올려 놓은 후 가열기 온도를 서서히 올려 볼이 떨어질 때의 온도를 기록한다.
