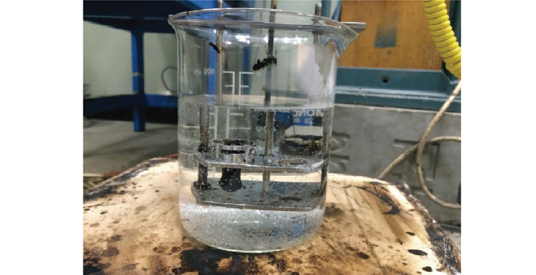

[ 그림 3.6 ] 연화점 시험

(3) 인화점 시험
칩인화점 시험은 아스팔트 취급 안전을 위한 최대 온도를 측정 하는 것이며 초기 15℃의 온도부터 바람의 영향과 진동이 없는 실내에서 시험을하는 것이 바람직하며, 본 연구에서 인화점 시험은 <그림 3.7>과 같은 클리블랜드 개방식 인화점 시험기를 사용하였다. 시험 방법은 아래와 같다.
① 시편 제작용 재료들을 150℃~160℃ 온도에서 용융 시킨 후 교반 한다.
② 약 80ml의 아스팔트 시료를 준비한다.
③ 시료를 가열하면서 불꽃을 시료컵 위로 통과시킨다.
④ 시료 증기에 인화되는 온도를 측정한다.

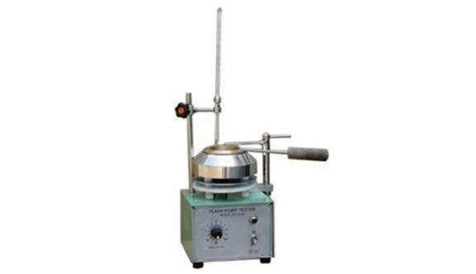

[ 그림 3.6 ] 인화점 시험기

(4) 신도 시험
신도시험은 아스팔트 시편을 25℃의 표준온도로 유지되는 항온수조에서 시편의 양쪽 끝을 잡아당기고 시편이 끊어지기 전까지 늘어난 길이를 cm단위로 측정하는 시험이다. 많은 아스팔트 포장기술자들이 신도를 아스팔트의 중요한 물성 중 하나로 여기고 있다. 항온 수조의 용매는 일반적으로 물을 이용하지만 용매의 비중을 증가시킬 때는 소금을, 감소시킬 때는 알콜을 사용한다. 최근에는 신도 시험의 온도가 10℃, 4℃에서 수행해야 한다는 주장도 있으며 4℃에서 시험을 수행할 경우에는 분당 1cm의 속도로 잡아당겨야 한다. 본 연구에서는 KS M 2254에 따라 수행하여 25℃의 온도와 분당 5cm의 속도로 측정하였다. 시험 방법은 아래와 같다. <그림 3.8>와 <그림 3.9>을 참고한다.
① 시편 제작용 재료들을 150℃~160℃ 온도에서 용융 시킨 후 교반한다.
② 신도 시험기 내에 물을 채우고 수온을 25℃로 유지한다.
③ 시편을 항온 물중탕에서 꺼내 신도시험기 지주에 걸고 양쪽을 고정시킨 후 신도 시험기를 작동시킨다.
④ 시편이 끊어진 순간의 늘어난 길이를 측정한다.

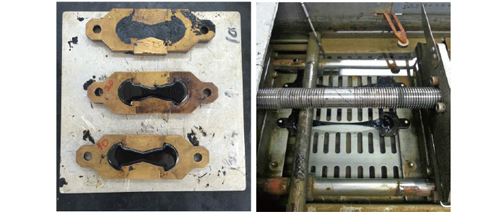

[ 그림 3.8 ] 신도 시험용 시료제작       [ 그림 3.9 ] 신도 시험

2) 아스팔트 혼합물 시험

(1) 류엘 유동성 시험
구스 아스팔트가 일반 아스팔트와의 가장 큰 차이를 나태내는 성질 중 하나인 Self-leveling을 묘사하는 시험이다. 반죽질기가 좋을수록 시공성이 좋다고 판단 할 수 있다. 시편은 정확한 부피와 규격이 정해져 있지는 않으나 실내시험용 휠트래킹 시편 제작 전 보울에 담긴 구스아스팔트 혼합물에 약 1kg의 관입추를 순수 자중으로 5cm 관입되기까지의 시간을 측정한다.
230~250℃의 고온에서 일반적으로 3~4회 시행하며 10℃간격으로 관입 시간을 기록한다. 4~20초 이내에 5cm 이상의 관입이 되면 Self-leveling이 가능 하다고 판단한다. 시험 순서는 아래와 같다.
① 10~11kg 정도의 구스아스팔트 혼합물을 제작한다.
② 시험 용기에 타설하여 평평한 모양이 갖춰지도록 한다.
③ 시험봉이 혼합물 표면에 접하도록 배치시키고 나사를 풀어 <그림 3.10>과 같이 관입시킨다.
④ 5cm 관입 될 때의 시간을 측정한다.

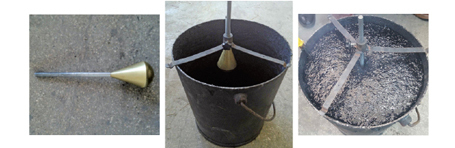

[ 그림 3.10 ] 류엘 유동성 시험

(2) 관입량 시험
관입량 시험은 40℃의 온도에서 52.5kg의 추를 7cm×7cm×7cm 크기의 정육면체 시편 중앙에 재하하여 구스아스팔트 혼합물의 안정도를 평가하는 시험이다. 시방서에서 30분동안 1~4mm의 관입깊이를 규격으로 하고 있다. 시험 방법은 아래와 같다.
① 7cm×7cm×7cm 정육면체 모양의 틀에 시편을 제작한다.
② 40℃의 물에 60분동안 수침한다.
③ 52.5kg의 추를 시편 중앙에 거치 후 30분동안 관입한다.
④ 초기 10분의 관입깊이는 1분 간격으로 <그림 3.11>과 같이 측정하고 60분후의 관입 깊이를 기록한다.

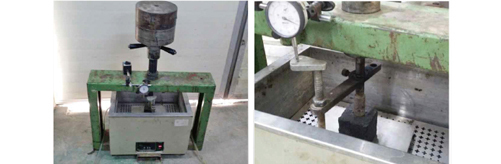

[ 그림 3.11 ] 관입량 시험
