개립도 아스팔트포장 (Open-graded)
개립도 아스팔트포장은 표면으로부터 물이 잘 통과되어 표층의 마찰저항성이 항상 되도록 배합설계된 혼합물이다. 골재의 구성은 굵은쇄석골재가 약 80% 정도이고 잔골재가 20% 이하이다. 2종류의 개립도 아스팔트포장이 사용되고있는데 크게 기층용과 마찰표층용으로 구별한다. 마찰표층용은 No.8 체의 통과율이 20% 이하이고 표면으로 물을 배수시킬 수 있도록 입도를 구성한 것이다.
1) 개립마찰층혼합물(open graded friction course: OGFC) 15% 공극률로 설계되며 배수성 아스팔트 포장에 비하여 잔골재 fidd 적은 것이 특징이다.
2) 아스팔트처리 투수기층(asphalt treated permeable base: ATPB) 개립마찰층에 비하여 시방기준이 낮다. 그 이유는 밀입도, SMA 또는 시멘트포장 하부의 배수 목적으로만 사용되기 때문이다.

개질 아스팔트 (Modifed Asphalt)
개질아스팔트는 일반 아스팔트에 개질재를 혼합하여 제조한 아스팔트를 일컫는다. 개질재의 범위는 매우 다양한데 균열, 소성변형, 피로저항성을 개선하거나 수분저항성을 개선하기 위하여 화학, 천연, 물리적으로 성능을 보강한 아스팔트를 총칭하여 개질아스팔트로 부르고 있다. 일반적으로 사용되는 포장용 아스팔트의 성상을 향상시키기 위해 고무, 수지 등을 첨가하고, 특수 처리를 실시한 아스팔트, 고무아스팔트, 고분자 수지아스팔트, 세미블론 아스팔트(semi-blown asphalt) 등을 총칭한다.

개질재 (Modifier)
일반 아스팔트의 성능을 개선하기 위하여 사용되는 재료이다. 아스팔트의 성능 개선은 주로 소성변형 및 균열 저항성 향상을 목표로 하는데 포트홀, 박리저항성 향상과 재생아스팔트의 성능을 개선하기 위한 다양한 개질재가 사용되고 있다. Terrel과 Walter(1986)의 분류에 의하면 <표 1>과 같다. 이들의 분류에 의하면 아스팔트와 골재 이외에 첨가되는 재료는 개질재로 분류하고 있다.

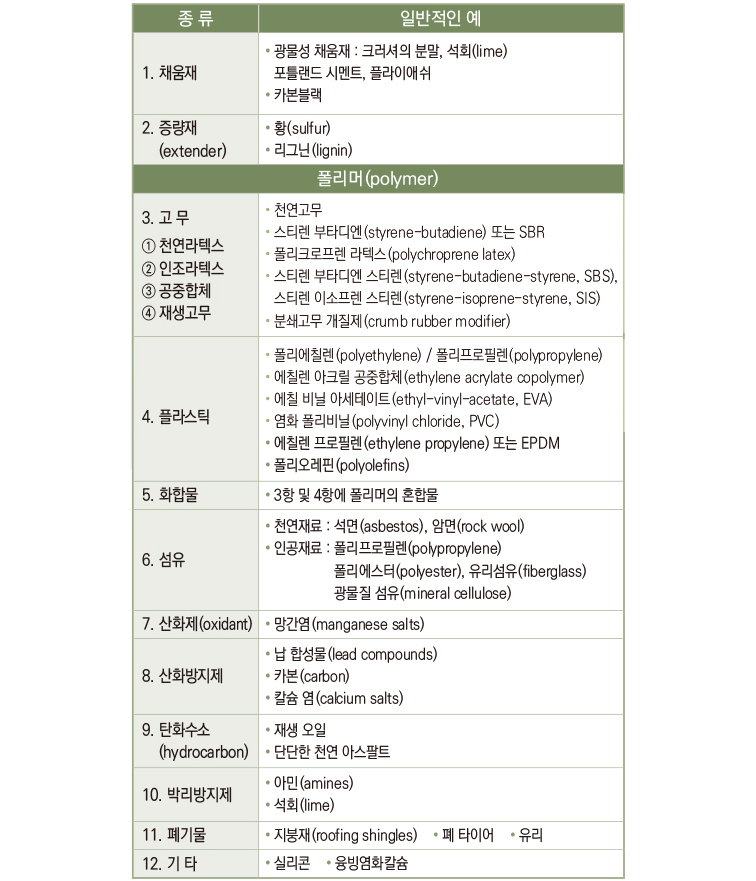

<표 1> Terrel과 Walter(1986)의한 개질재 분류

거북등 균열 (Alligator cracking)
균열의 형태가 거북등과 같이 분할되어 발생하는 형태의 균열이다. 피로파괴의 일종으로 거북등과 같이 발생하는 아스팔트포장의 망상의 균열을 뜻한다. (주: 영어로는 Alligator 즉, 악어이나 일본에서 번역하면서 악어라는 용어보다는 거북이의 등을 연상한다고 하여 거북등으로 편역하였다고 한다)

겉보기 밀도 (Apparent Density)

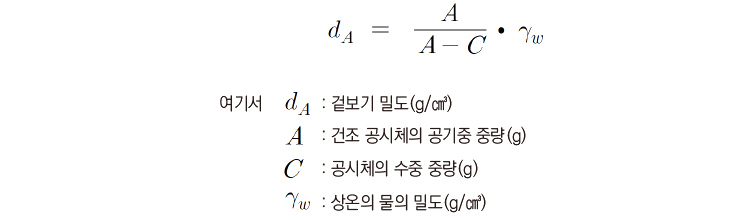

다짐한 아스팔트혼합물의 밀도중의 하나이다. 공시체를 수침 했을때 물이 침투하는 공극의 체적을 뺀 공시체 체적으로 공기 중 중량으로 나눈 것으로 다음 식으로 구한다.



공시체 표면에서 밀(密)하게 흡수하지 않는 경우에 이용하는 것으로 되어 있지만 만약 흡수가 있다면 밀도는 최대로, 따라서 공극은 과소해진다. 그러나 공시체의 수중 중량 측정 시에는 다소 모두 흡수를 인정하는 경우가 적지 않기 때문에 공극율의 계산에는 일반적으로 부피밀도를 이용한다.

겉보기 비중(골재) (Apparent specific gravity)

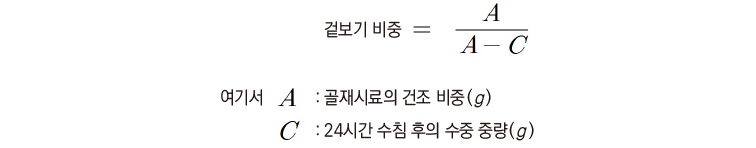

건조한 골재의 중량과 24시간의 수침으로 흡수하고자 하는 공극을 제거한 골재입자의 체적과 같은 골재의 실온의 물의 중량과의 비

아스팔트 혼합물의 이론 최대밀도의 계산에서 골재의 흡수량과 아스팔트흡수량이 거의 같다고 간주하고 일반적으로 사용되고 있다. 단 골재의 흡수량이 1.5%를 넘을 때는 다짐한 혼합물의 공극율의 계산값에 1% 이상의 차가 발생하기 때문에 그런 경우는 일반적으로 겉보기 비중과 표건 비중의 평균값을 이용한다.

결합재 (Binder)
아스팔트를 뜻한다. 영어로 aspahlt binder로 표기한다. 2000년도 까지는 아스팔트 시멘트라고 불렀으나 일반 시멘트와 혼동이 있어서 binder라는 표기로 변경하였다. 결합제는 일본에서 사용하는 용어인데 우리나라로 건너 오면서 그대로 사용된 것이다. 골재입자를 서로 결합시키다는 의미로 사용되는 용어이다.

고농도 아스팔트 유 (Asphalt emulsion of hight asphalt content)
침투용 양이온계 유제의 일종으로, 비교적 유연한 아스팔트를 이용하고, 증유잔류물은 65% 이상으로 일반적인 경우보다 10% 이상 많다. 한냉 시의 침투식 공법, 실코트(seal coat) 등에 이용할 수 있다. 생략해서 PK-h로 한다.

고분자 (Polymer)
고분자는 하나의 분자(단분자)가 여러 개가 모여서 새로운 성상을 나타내는 화학용어 이다. 서로 다른 특성을 가진 단분자를 화학적으로 혼합하게 되면 새로운 물질이 만들어지게 된다. 아스팔트의 SBS 고분자 아스팔트는 2개의 S(styrene)과 1개의 B(butadien)를 결합하여 제조한 대표적인 고분자재료 이다. 여기서 S는 단단하고 깨지기 쉬운 성질을 갖고 있고 B는 고무와 같이 탄성적이고 부드러운 성질을 갖고 있다. 서로 다른 특성을 가진 분자가 결합하여 새로운 특성을 지니게 되는데 이러한 결합을 고분자로 부르고 있다. SBS 고분자 아스팔트 바인더가 좋은 예이다.
