2011년, 쌍용C&E에서의 오랜 직장 생활을 마무리하며 나는 기업 현장에서 쌓아 온 경험과 시행착오가 나만의 기억으로 머무르지 않기를 바랐다. 이제 막 길을 걷기 시작한 중소기업과 창업가들에게 작은 이정표가 되기를 바랐던 그 마음은, 같은 해 10월 한경협 중소기업협력센터 경영자문단 활동으로 이어졌다. 경영자문단에서의 시간은 또 하나의 인생 공부였다. 중소기업 경영자와 벤처·초기 창업자들의 고민과 열정을 가까이에서 마주하며, 경영 전략과 조직 운영, 위기 대응에 이르기까지 현장에서 배운 것들을 나누는 과정은 나 자신을 돌아보고 다시 배우는 계기가 되었다. 수많은 기업 자문과 창업자 자문을 통해 작지만 의미 있는 변화들이 현장에서 만들어지는 모습을 지켜보는 일은 큰 보람이었다. 최우수자문위원으로 다섯 차례 선정되는 과분한 평가도 받았지만, 무엇보다도 누군가의 경영 여정에 작은 보탬이 되었다는 사실이 가장 값진 성과였다. 2025년 12월, 한경협 경영자문단 실무위원으로서의 역할을 마치고 명예위원으로 전환되었다. 그 기간은 내 인생의 후반부를 한층 더 단단하게 만들어 준 소중한 여정이었다. 앞으로도 내가 걸어온 길이 누군가에게 작은 참고서가 되기를 바라며 조용한 나눔을 이어가고자 한다. 각설하고, 2023년 9월호에 이어 2부를 계속해 나가고자 한다.

(2023년 9월호에 이어서)

(2) 초속경시멘트

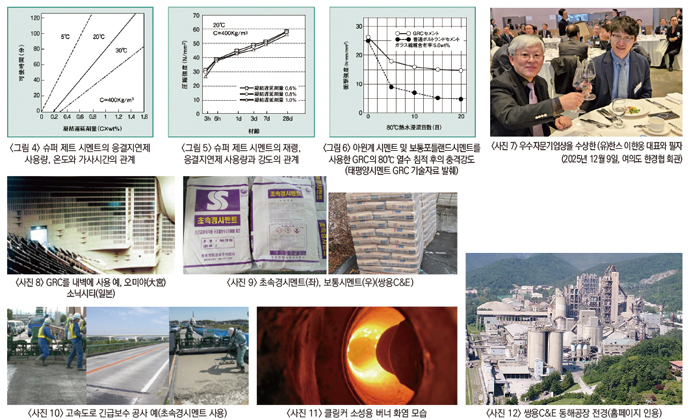

아윈 클링커는 국내에서 초속경시멘트에 가장 많이 사용되고, 필자도 S사 재임 시에 많이 다루었던 제품이며 지금도 판매되고 있는 제품이다. 아윈과 석고의 반응에 의해 생성된 에트링자이트에 의해 단기 강도를, 초속경시멘트 중에 함유된 칼슘실리케이트의 반응에 의해 생성하는 C-S-H에 의해 장기강도를 발현한다. 초속경시멘트는 긴급공사나 보수공사 등, 공사 기간이 짧게 제한되는 분야에 많이 이용된다. 또한, 공사의 종류에 따라 필요한 응결 시간도 다르다. 그래서 일반적으로는 응결 시간의 컨트롤이 필요하기 때문에 응결지연제 등이 동시에 사용된다. 일본 오노다케미코사에서 판매되고 있는 슈퍼 제트 시멘트(Super jet cement)에는 아윈이 약 20% 함유되어 있고, 기타 조성으로 알라이트, 벨라이트 등의 광물이 함유되어 있다. 슈퍼 제트 시멘트의 가사(시공)시간을 그림 4에, 강도 특성을 그림 5에 나타내었다. 응결지연제의 첨가량을 조절하는 것에 따라 가사 시간의 조절도 가능하다. 또한, 상온에서 가사시간을 60분 이상으로 한 경우에도 3시간에서 24MPa 이상의 강도(보통포틀랜드시멘트의 3일 강도에 상당)를 확보 가능하다는 것이 무엇보다도 최대의 장점이다. 때로는 제품에 따라서 응결조절제로 잘 조절 안 되는 경우도 있으므로 반드시 특성을 확인 후 사용해야 한다.

(3) 유리 섬유보강 콘크리트(GRC)용 시멘트
아윈 반응 시에 Ca(OH)2를 소비해서 경화체의 pH를 떨어뜨리는 효과를 이용해서 유리 섬유보강 콘크리트(GRC)용 시멘트로써 이용된다. GRC는 시멘트 모르타르에 유리섬유를 보강재로써 혼입한 복합 부재이며, 건축이나 토목의 내·외장재, 기둥·빔 커버, 영구형틀, 경관 재료 등에 사용된다. (사진 8) 이런 용도의 재료로 보통포틀랜드시멘트를 이용하면, 고 알칼리에 의한 유리섬유의 열화 등으로 옥외 폭로나 열수 침적에서 인성을 잃어버린다. 한편, 아윈을 함유한 시멘트를 이용한 경우에는 아윈의 반응에 의해 Ca(OH)2를 소비하기 때문에 pH가 10.5 정도(보통시멘트의 경우에는 약 12.5)로 낮게 유지되므로, 내구성이 현저하게 개선된다. (그림 6) 또한, 이 시멘트를 이용한 경우에는 치수 안정성도 좋아지는 장점이 있다.

4. 보통시멘트와 같이 범용 시멘트로는 사용되지 않나요?
아윈 클링커를 이용한 시멘트는 성(省) 에너지 시멘트, 저 CO2 배출 시멘트로서 주목받고 있고, 보통포틀랜드시멘트 대체로서 많은 연구가 되고 있다. 범용시멘트로써 사용하기 위해서는 많은 과제가 남아있다. 아윈은 보통포틀랜드시멘트의 주요 광물인 알라이트나 알루미네이트 보다도 칼슘 함유량이 적기 때문에 아윈 클링커는 보통포틀랜드시멘트 클링커보다도 원료로서 석회석 사용량이 적어진다. 또한, 보통포틀랜드시멘트 클링커보다도 낮은 소성 온도에서 제조하는 것이 가능하다. 그 때문에 보통포틀랜드시멘트보다도 이론상, 제조 시의 에너지 사용량이 적고, 배출되는 CO2가 적기 때문에, 성 에너지 시멘트, 저 CO2 배출 시멘트보다도, 많은 연구가 이루어지게 되었다. 그러나 범용시멘트로서 보통포틀랜드시멘트 대신에 사용하기 위해서는 많은 과제가 있다. 하나는 제조 방법의 문제이다. 보통포틀랜드시멘트 클링커는 SP 킬른이나 NSP(new suspension preheater) 킬른이라고 부르는 회전식 킬른에 프리히터로 부르는 타워가 설치된 열효율이 좋은 설비로 제조된다. 그러나 아윈 클링커에서는 원료에 많이 함유된 유황분이 킬른 내에서 휘발하고, 킬른(kiln) 입구나 타워 내에서 냉각되어서 벽면에 부착하고, 폐색을 생기는 것이 매우 우려된다. 그래서 일반적으로 타워부가 있는 킬른에서 제조하는 것은 곤란하다. 이 때문에 타워가 없는 열효율이 나쁜 설비에서 제조되는 경우가 많다. 전술한 아윈의 성질이 그대로 성 에너지, CO2 배출량 저감에는 연결되지 않는다. 또한, 원료로서 Al2O3를 많이 필요로 하므로 보크사이트 등 가격이 높은 원료가 필요하고, 제조비용이 증가한다. 품질 면에서는 범용시멘트로서는 응결 시간이 빠르므로 응결지연제가 꼭 필요하게 되고, 코스트가 증가한다는 점, 경화체의 pH가 낮아지기 때문에 철근이 부식할 가능성 있다는 등 과제가 있다. 또한, JIS R 5210에서는 시멘트 중의 SO3양이 3.5% 이하로 규정되어 있지만, 아윈 클링커를 사용한 시멘트는 이 규격을 초과하는 경우가 대부분이다. 이처럼 범용시멘트로써 사용하기 위해서는 해결되지 않은 과제가 많은 것이다. 그러나 최근 중국에서 열효율이 좋은 NSP킬른에서 제조한 사례가 보고되었고, 또한, 품질 면에서도 특수성분의 첨가에 의해 응결 성질을 개선한 연구 예가 보고되고 있다. 향후는 연구개발이 진행되면, 보통포틀랜드시멘트와 동등의 성능을 보유하고, 한편 제조 시의 에너지 사용량, CO2 배출량이 적은 시멘트 제조 가능성은 여전히 숙제로 남아 있고, 아마도 모든 조건이 만족한 시멘트가 제조될 날도 얼마 남지 않았다. (이상)
